Одноцилиндровый охладитель

Одноцилиндровый охладитель：Одноцилиндровый охладитель подходит для охлаждения клинкера, выходящего из вращающейся печи, и в то же время он может поглощать большое количество тепловой энергии, переносимой воздухом высокотемпературными материалами, так что воздух для горения, поступающий в печь, предварительно нагревается до высокой температуры, чтобы усилить обжиг и снизить потребление тепла. Важное вспомогательное оборудование вращающейся печи.

К типам промышленных охладителей также относятся двухкамерные охладители, колосниковые охладители, охладители клинкера и т. Д. Охладитель клинкера является важным вспомогательным оборудованием вращающейся печи для обжига цемента, без соответствующего охладителя не может быть вращающейся печи. Колосниковый охладитель - это охлаждающее устройство, которое собирает и охлаждает движущийся клинкер на станине колосниковой решетки с определенным давлением воздуха во взаимно перпендикулярных направлениях.

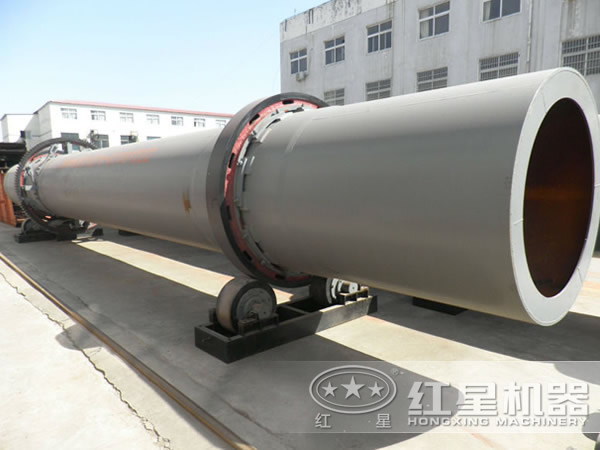

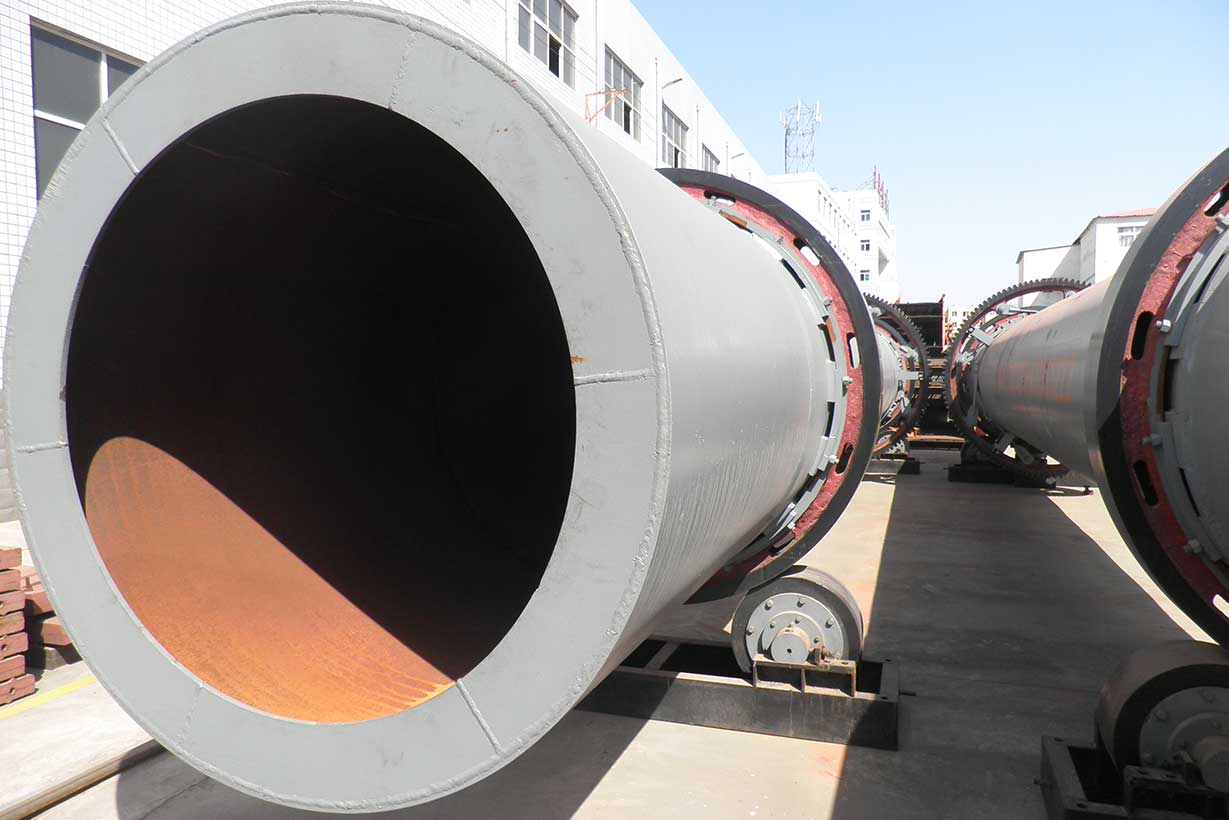

Одноцилиндровый охладитель готовой продукции

Роль охладителей в производстве цемента

В процессе производства цемента большая часть сырья дробится, например, известняк, глина, железная руда и уголь. Наконец, высокотемпературный клинкер, выгружаемый из вращающейся печи, охлаждается охладителем цементного клинкера для последующей транспортировки, хранения и цементной мельницы.

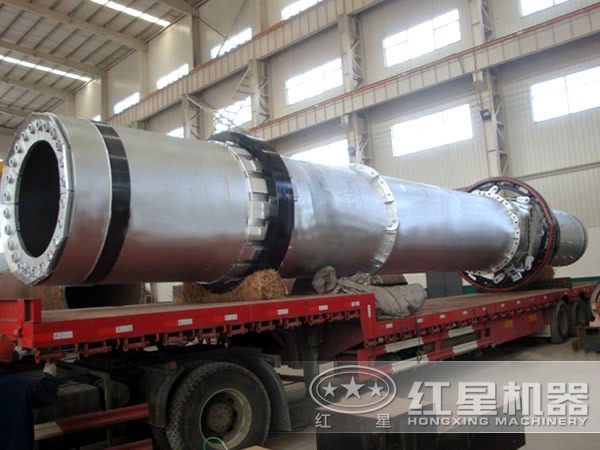

Схема поставки одноцилиндрового охладителя

Тактико-технические характеристики

1、Высокая эффективность охлаждения

Это оборудование может направлять весь воздух после охлаждения материалов в печь в качестве вторичного циркулирующего воздуха, что улучшает термический КПД печи.

2、Повышение скорости работы оборудования

Когда оборудование охлаждает минералы, оно улучшает прочность и измельчаемость клинкера, полностью исключает повреждение колосниковой доски, вызванное феноменом «снеговика» и «красной реки», и повышает производительность оборудования. Оно подходит для линий по производству клинкера с суточной производительностью 1000 тонн и выше.

Принцип работы

Охладитель в основном состоит из вращающегося цилиндра с наклоном 5% от горизонтали, диаметром 1,5 метра и длиной 12 метров. Внутри установлена ​​подъемная доска. Цилиндр опирается на опорном устройстве ролика с помощью опорного кольца на расстоянии 2,5 м от обоего концов, и нижний конец опорного кольца, и опорное колесо находится в контакте качения, чтобы предотвратить цилиндр от скольжения в осевом направлении. Вращение корпуса цилиндра приводится в движение с помощью набора устройств передачи с помощью большого зубчатого кольца, закрепленного на цилиндре 1 метра от опорного кольца наконечника. Клинкер многократно поднимается в зоне подъема и равномерно разбрасывается, охлаждающий воздух и горячий клинкер осуществляют интенсивный теплообмен. Время контакта клинкера с охлаждающим воздухом может быть увеличено, особенно в области низких температур, за счет улучшения конструкции и расположения подъемной плиты, регулировки наклона и скорости вращения цилиндра, а также управления скоростью движения клинкера для нагрева клинкера. Достаточно времени, чтобы выйти на поверхность, чтобы полностью восстановить тепло низкотемпературного клинкера.

Индикация принципа работы одноцилиндрового охладителя

Одноцилиндровый охладитель представляет собой конфигурационное оборудование производственной системы с вращающейся печью. Он имеет простую конструкцию, хорошую стабильность и надежную работу. Отработавший газ после теплообмена может быть введен во вращающуюся печь, тем самым повышая тепловой КПД всей системы.

Технические параметры
